運行原理

本系統中集熱器和儲熱水箱整體設置，儲熱水箱必須置于集熱器上方。儲熱水箱

內置換熱裝置和電輔助加熱裝置。集熱器接受太陽照射溫度升高，集熱器與換熱

裝置中的熱媒溫度不同產生密度差，產生微弱的循環動力即熱虹吸現象，促使熱

媒在集熱器與換熱裝置之間自然流動，熱媒通過換熱裝置與儲熱水箱中的水進行

熱交換，加熱儲熱水箱中的水。熱水供應采用頂水式供水，保證了冷熱水供水同

源等壓，使用方便舒適。太陽能系統與常規能源(電)結合實現全天候熱水供應。

功能特點|Configure

集熱器與儲熱水箱分離，集熱器易于與建筑外觀結合。

集熱器安裝在陽臺外墻，解決高層建筑樓頂太陽能按照面積不足的難題。

集熱器采用先進科學技術制造，熱啟動快，效率高，避免漏水風險。

儲熱水箱采用搪瓷內膽承壓水箱，水質衛生，承壓能力高，耐腐蝕，試驗壽命長。

承壓系統，密閉循環，間接換熱，水質好；承壓供水，舒適度高。

每戶一套系統，用水和用電分戶計量，住戶可隨住隨用無計費糾紛，便于物業管理。

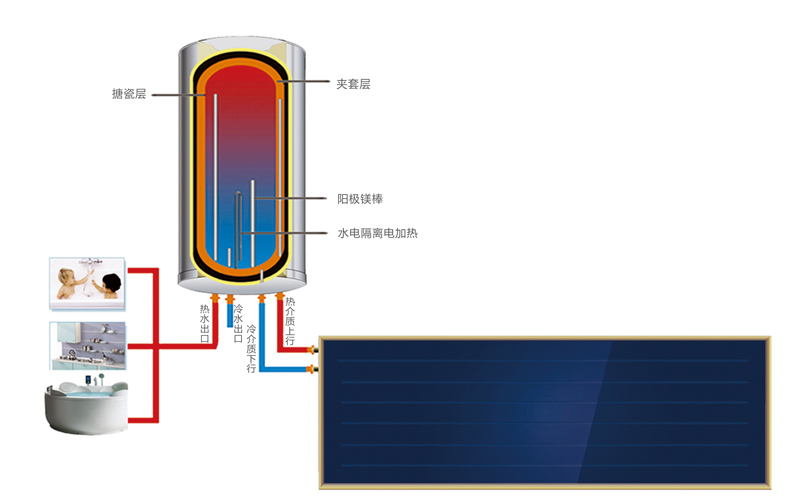

系統原理圖

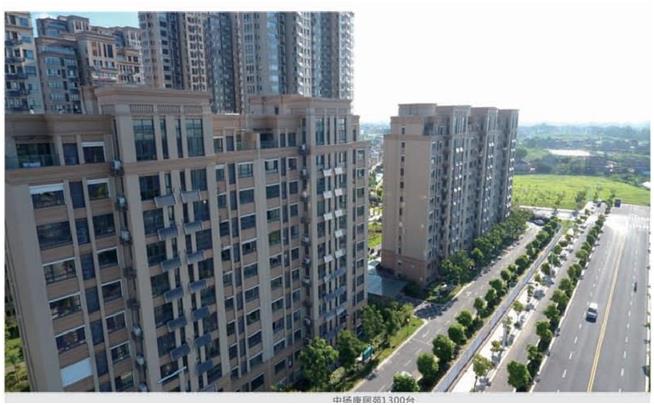

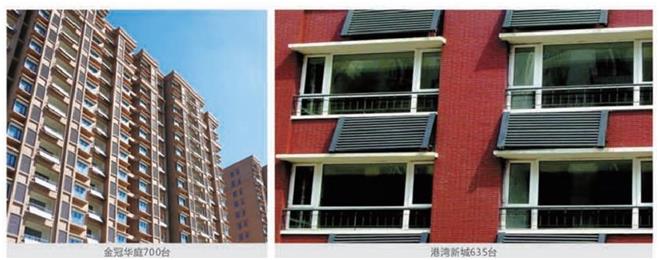

工程案例
